制造公司 九江福莱克斯有限公司
公司网站 http://www.jjflex.com.cn
主要产品 聚酯薄膜覆铜箔层压板(LPET)、聚酰亚胺薄膜覆铜箔层压板(LPI)、聚酰亚胺覆盖膜(CPI)、阻燃型聚酯覆盖膜(CPET-FR)、聚酰亚胺补强板(CPIX)、丙烯酸胶膜(AFA)。
产品详细介绍
Ⅰ.聚酯薄膜覆铜箔层压板 LPET
1. 结构及代码:
  该产品是由PET薄膜涂胶再覆上铜箔构成,根据PET厚度以及铜箔的不同,可构成多种不同规格的产品.

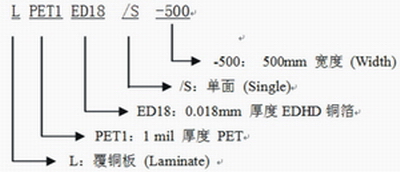

  产品代码主要依据所选用的PET薄膜和铜箔不同规格来区分, 例如:


材 料 名 称

材 料 厚 度

材 料 供 应 商

基 膜

聚 酯 薄 膜

25um, 50um, 75um, 100um 和 125um

日本 Teijin 等

铜 箔

电 解 铜 箔

18um , 35um 和 70um ( 即 0.5, 1.0, 2.0 Oz/SF) 等

日本三井,福田

压 延 铜 箔

18um , 35um 和 70um ( 即 0.5, 1.0, 2.0 Oz/SF) 等

日本能源 , 美国 Olin 等

胶 层

改性环氧树脂

无色透明 , 厚 12.5 ~ 17um (0.5 ~ 0.7 mil) 等

美国,日本

覆铜箔结构

单面覆铜箔( S ), 双面覆铜箔( D )



    以上产品结构为常用规格的聚酯薄膜及铜箔材料。除此外,还可根据客户需要生产其它指定规格产品。
2. 特点及应用:
  产品主要应用于汽车电子、数字通讯(如手机天线)、计算机及办公自动化等领域。并具有以下特点:
? 粘结强度高,耐化学性好。
? 具有良好的尺寸稳定性。
? 符合ROHS标准,不含卤素,并通过SGS认证。
3. 主要性能一览表

测 试 性 能

测 试 方 法

典型产品 LPET1ED18/S 数值

典型产品 LPET2RAS18/S 数值

剥离强度 (kgf/cm)
  常态下:
  浸焊后:
  老化试验后:

IPC-TM-650- 2.4.9
方法 B
方法 D
方法 F


0.80 kgf/cm
0.80 kgf/cm
0.80 kgf/cm


0.6 kgf/cm
0.6 kgf/cm
0.6 kgf/cm

挠曲性能

IPC-TM-650- 2.4.3

铜向内:≥ 4000 次
铜向外:≥ 2000 次

铜向内:≥ 400 次
铜向外: ≥400 次

尺寸稳定性
  腐蚀后
  腐蚀及烘后

IPC-TM-650- 2.2.4
方法 B;
方法 C

B: ( MD/TD ) ± 0.20 %
C: MD :± 0.40 %
TD :± 0.20 %

B: ( MD/TD )± 0.10%
C: MD :± 0.40 %
TD :± 0.20 %

涂胶厚度

Q000463

0.021mm

0.009mm~0.015mm

浸焊性

Q000085

204 0 C 下 10 秒钟通过

204 0 C 下 10 秒钟通过

粘结剂透明性

目测

透明

透明

介电常数 (1MHz)

IPC-TM-650- 2.5.5 .3

3.5

3.0

耐化学性

IPC-TM-650- 2.3.2

大于 80%

大于 80%


Ⅱ. 聚酰亚胺薄膜覆铜箔层压板 LPI

1. 结构及代码:
  该产品是由PI薄膜涂胶再覆上铜箔构成,根据PET厚度以及铜箔的不同,可构成多种不同规格的产品.

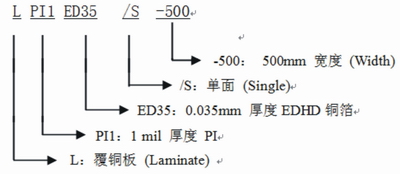

  产品代码主要依据所选用的PI薄膜和铜箔不同规格来区分, 例如:


材 料 名 称

材 料 厚 度

材 料 供 应 商

基 膜

聚酰亚胺薄膜

25um, 50um, 75um, 100um 和 125um

SKC Kolon; Kaneka 等

铜 箔

电 解 铜 箔

18um , 35um 和 70um ( 即 0.5, 1.0, 2.0 Oz/SF) 等

日本三井,福田等

压 延 铜 箔

18um , 35um 和 70um ( 即 0.5, 1.0, 2.0 Oz/SF) 等

日本能源 , 美国 Olin 等

胶 层

改性环氧树脂

无色透明 , 厚 12.5um ~ 17um (0.5 ~ 0.7 mil) 等

美国,日本

覆铜箔结构

单面覆铜箔( S ), 双面覆铜箔( D )



    以上产品结构中为常用规格的聚酰亚胺薄膜和胶厚。除此外,还可根据客户需要生产其它指定规格的产品。
2. 特点及应用:
  主要应用于数字通讯、航空航天、计算机、汽车电子及办公自动化等领域。并具有以下特点:
? 粘结强度高,介电性能好,并具有良好的尺寸稳定性。
? 突出的耐浸焊性以及优良的耐化学加工性、耐溶剂性。
? 产品符合ROHS标准,不含卤素,并通过SGS认证。
3. 主要性能一览表

测 试 性 能

测 试 方 法

典型产品 LPI1ED35/S 数值

典型产品 LPI0.5ED18/S 数值

剥离强度
  常态下 :
  浸焊后 :

IPC-TM-650- 2.4.9
方法 B
方法 D


1.60 kgf/cm
1.60 kgf/cm


1.60 kgf/cm
1.60 kgf/cm

挠曲性能

IPC-TM-650- 2.4.3

铜向内:大于 2000 次
铜向外:大于 1500 次

N/A

涂胶厚度

Q000463

0.017mm

0.013mm

尺寸稳定性
  腐蚀后
  腐蚀及烘后

IPC-TM-650- 2.2.4
方法 B;
方法 C


B: ( MD/TD ) ± 0.20 %
C: ( MD/TD )± 0.20 %


B: ( MD/TD ) ± 0.15 %
C: ( MD/TD ) ± 0.15 %

浸焊性

IPC-TM-650- 2.4.13
方法 A; B

A : 288 ℃下 30 秒通过
B : 320 ℃下 30 秒通过

A : 288 ℃下 30 秒通过
B : 320 ℃下 30 秒通过

粘结剂透明性

目测

透明

透明

耐化学性

IPC-TM-650- 2.3.2

大于 80 %

大于 80 %


Ⅲ.聚酰亚胺覆盖膜 CPI
1. 结构及代码:
  该产品是由PI薄膜涂覆丙烯酸胶而成,根据所用PI薄膜和丙烯酸胶层的厚度不同,可构成多种不同规格的产品。

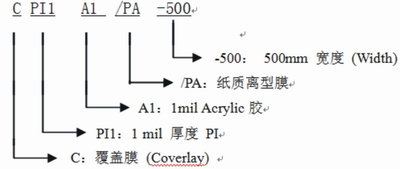

  产品代码主要依据所选用的PI薄膜厚度和胶层厚度来规定,例如:


材 料 名 称

材 料 厚 度

材 料 供 应 商

基膜

聚酰亚胺薄膜

12.5 , 25 和 50um ( 即 0.5, 1.0, 2.0 mils) 等

SKC Kolon; Kaneka 等

保护膜

PP 聚丙烯薄膜

50mm(2.0 mils)

美国 Toray 等

PA 离型纸

单面或双面覆 PE ,单面离型

日本、台湾

胶层

丙烯酸树脂胶

无色透明, 12.5 ~ 50um( 即 0.5 ~ 2.0 mils) 等

美国,日本

     以上产品结构中为常用规格的聚酰亚胺薄膜和胶厚。除此外,还可根据客户需要生产其它指定规格的产品。
2. 特点及应用:
  主要与聚酰亚胺覆铜箔板配套,用于覆盖保护聚酰亚胺挠性印制线路。并主要具有以下特点:
? 具有优良的电性能,粘结强度高,尺寸稳定性好。
? 流动性低,加工性能好。
? 产品符合ROHS标准,并通过SGS认证。
3. 主要性能一览表

测试性能

测试方法

典型产品 CPI1A1/PA 数值

典型产品 CPI0.5A0.6/PA 数值

* 剥离强度
  常态下
  浸焊后

IPC-TM-650- 2.4.9
方法 B
方法 D


1.43 kgf/cm
1.43 kgf/cm


1.08 kgf/cm
1.08 kgf/cm

尺寸稳定性
  去隔离膜
  去隔离膜及烘后


Q000067
IPC-TM-650- 2.2.4A


(MD/TD): + 0.1%
(MD/TD): + 0.2%


(MD/TD): + 0.1%
(MD/TD): + 0.2%

涂胶厚度

Q000463

0.025mm

0.016mm

粘结剂流动性

IPC-TM-650- 2.3.17 .1

0.075 mm/mil 胶厚

0.045 mil/mil 胶厚

阻燃性

IPC-TM-650- 2.3.8 .1

N/A

N/A

粘结剂透明性

目测

透明

透明

* 浸焊性

IPC-TM-650- 2.4.13

288 ℃下 30 秒通过

288 ℃下 30 秒通过


Ⅳ.阻燃型聚酯覆盖膜 CPET-FR

1. 结构及代码:
  该产品是由PET薄膜涂覆环氧胶而成,根据所使用的PET薄膜和环氧胶层的厚度不同,可构成多种不同规格的产品。

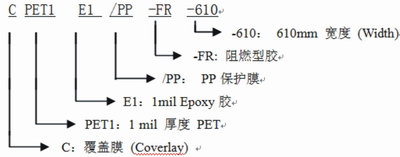

  产品代码主要依据所选用的PET薄膜厚度和胶层厚度来规定,例如:


材 料 名 称

材 料 厚 度

材 料 供 应 商

基膜

聚 酯 薄 膜

25 , 50 , 75 , 100 和 125um ( 即 1.0~5.0mils) 等

日本 Teijin 等

保护膜

PP 聚丙烯薄膜

50mm(2.0 mils)

美国 Toray 等

PP 离型纸

单面或双面覆 PE ,单面离型

日本、台湾

胶层

环氧树脂胶

白色半透明 , 12.5 ~ 50um( 即 0.5 ~ 2.0 mils) 等

美国,日本

      以上产品结构中为常用规格的PET薄膜和胶厚。除此外,还可根据客户需要生产其它指定规格的产品。
2. 特点及应用:
  主要与挠性聚酯覆铜板配套用于覆盖保护汽车、通讯等印制线路。并主要具有以下特点:
? 良好的粘结强度,耐化学性好。
? 具有优良的尺寸稳定性。
? 产品符合ROHS标准,并通过SGS认证。
3. 主要性能一览表

测试性能

测试方法

典型产品 CPET1E1/PP-FR-610 数值

* 剥离强度
  常态下
  浸焊后

IPC-TM-650- 2.4.9
方法 B
方法 D


1.08 kgf/cm
1.08 kgf/cm

尺寸稳定性
  去隔离膜
  去隔离膜及烘后


Q000067
IPC-TM-650- 2.2.4A


(MD/TD): + 0.1%
(MD/TD): + 0.2%

涂胶厚度

Q000463

0.025mm

粘结剂流动性

IPC-TM-650- 2.3.17 .1

0.075 mm/mil 胶厚

阻燃性

IPC-TM-650- 2.3.8 .1

94VTM-0 级

粘结剂透明性

目测

透明

* 浸焊性

IPC-TM-650- 2.4.13

204 ℃下 30 秒通过


Ⅴ.聚酰亚胺补强板 CPIX
1. 结构及代码:
  该产品是由较厚的国产聚酰亚胺薄膜涂覆丙烯酸胶而成,根据所使用的聚酰亚胺薄膜和丙烯酸胶层的厚度不同,可构成多种不同规格的产品。代码Y依据PI材料供应商不同而进行标识.

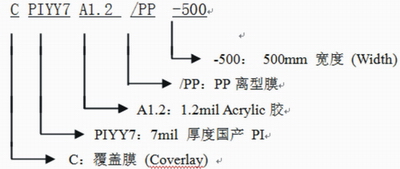

  产品代码主要依据所选用的PI薄膜厚度和胶层厚度来规定,例如:

  以上产品结构中为常用规格的聚酰亚胺薄膜和胶厚。此外,还可根据客户需要生产其它指定规格的产品。
2. 特点及应用:
  产品主要用于聚酰亚胺挠性线路插口部位及其它相关的聚酰亚胺挠性线路背面支撑;并主要具有以下特点:
? 具有优良的电性能;流动性低,加工性能好。
? 粘结强度高;尺寸稳定性好。
? 符合ROHS标准,并通过SGS认证。
? 突出的性价比:具有相对较好的产品性能和极具竞争力的价格。
3. 主要性能一览表

测试性能

测试方法

典型产品 CPIYY5A1/PP 数值

典型产品 CPIYY7A1.2/PP 数值

* 剥离强度
  常态下
  浸焊后

IPC-TM-650- 2.4.9
方法 B
方法 D


1.43 kgf/cm
1.43 kgf/cm


1.43 kgf/cm
1.43 kgf/cm

拉伸强度

IPC-TM-650- 2.4.19

1350 kgf/cm 2

1000 kgf/cm 2

延伸率

IPC-TM-650- 2.4.19

80%

80%

尺寸稳定性
  去隔离膜
  去隔离膜及烘后


Q000067
IPC-TM-650- 2.2.4A


(MD/TD): + 0.10%
(MD/TD): + 0.20%


(MD/TD): + 0.10%
(MD/TD): + 0.20%

粘结剂流动性

IPC-TM-650- 2.3.17 .1

0.075mm/mil 胶厚

0.09mm/1.2mils 胶厚

挥发份含量

IPC-TM-650- 2.3.37

小于 3%

小于 3%

阻燃性

IPC-TM-650- 2.3.8 .1

N/A

N/A

粘结剂透明性

目测

透明

透明

* 浸焊性

IPC-TM-650- 2.4.13

288 ℃下 30 秒通过

288 ℃下 30 秒通过

* 耐化学性

IPC-TM-650- 2.3.2

大于 90%

大于 90%

Ⅵ.丙烯酸胶膜 AFA
1. 结构及代码:
  该产品由丙烯酸胶粘剂涂覆于离型膜上构成,根据所涂覆的胶层厚度的不同可分别构成不同规格的产品。

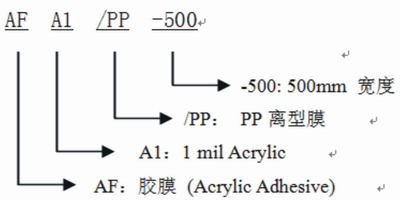

  产品代码主要依据所选用的胶层厚度和不同的保护膜来规定,例如:


基膜

隔离型聚酯薄膜

0.025mm(1.0 mil) 等

美国

保护膜

PP 聚丙烯薄膜

0.050mm(2.0 mils) 等

美国 Toray 等

或 PA 离型纸

单面或双面覆 PE ,单面离型

日本、台湾

胶层

丙烯酸树脂胶

无色透明,厚 0.0125 ~ 0.050mm (0.5 ~ 2.0 mils) 等

美国,日本

       以上产品结构中为常用规格的胶厚及离型膜。此外,还可根据客户需要生产其它指定规格的产品。
2. 特点及应用:
  主要用于聚酰亚胺薄膜、铜箔以及印制电路板等的粘结。并主要具有以下特点:
? 粘结强度高,尺寸稳定性好。
? 具有优良的电性能和低流动性。
? 良好的耐化学性和耐溶剂性。
? 产品符合ROHS标准,并通过SGS认证。
3. 主要性能一览表

测试性能

测试方法

典型产品 AFA1/PP 数值

典型产品 AFA0.6/PP 数值

* 剥离强度:
  常态下:
  浸焊后:
  冷热处理后:

IPC-TM-650- 2.4.9
方法 B
方法 D
方法 F


1.43 kgf/cm
1.43 kgf/cm
1.43 kgf/cm


1.08 kgf/cm
1.08 kgf/cm
1.08 kgf/cm

* 尺寸稳定性
  腐蚀后
  腐蚀及烘后

IPC-TM-650- 2.2.4
方法 B;
方法 C


B: ( MD/TD )± 0.20 %
C: (MD/TD )± 0.20 %


B: ( MD/TD ) ± 0.20 %
C: ( MD/TD ) ± 0.20 %

粘结剂流动性

IPC-TM-650- 2.3.17 .1

0.075mm/1 mil 胶厚

0.045mm /0.6 mil 胶厚

粘结剂透明性

目测

透明

透明

挥发份含量

IPC-TM-650- 2.3.37

2.0% (最大)

2.0% (最大)

* 浸焊性

IPC-TM-650- 2.4.13

288 0 C 下 30 秒通过

288 0 C 下 30 秒通过

* 吸湿性

IPC-TM-650- 2.6.2

小于 5.5%

小于 5.5%
